3模螺絲成型機 BF系列
- 產品特性
- 產品規格

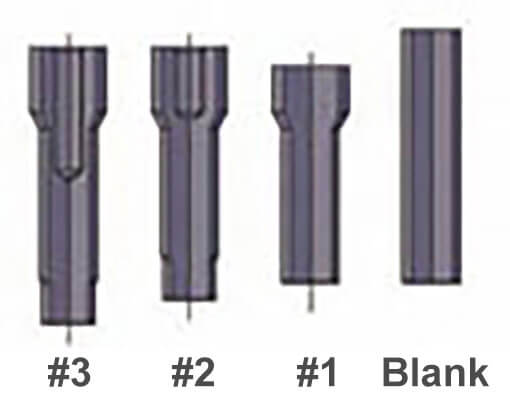

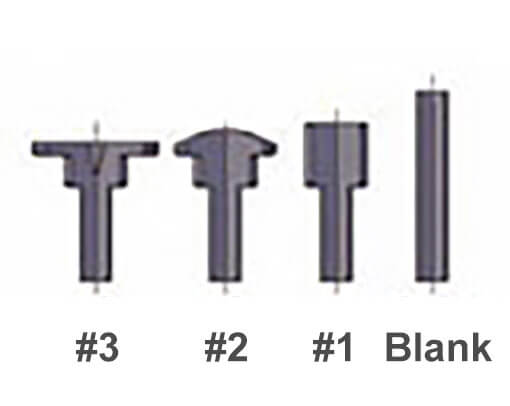

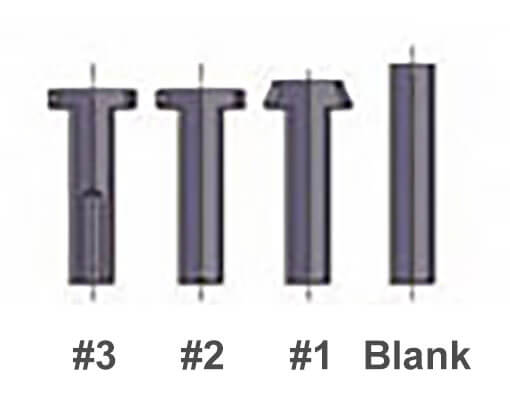

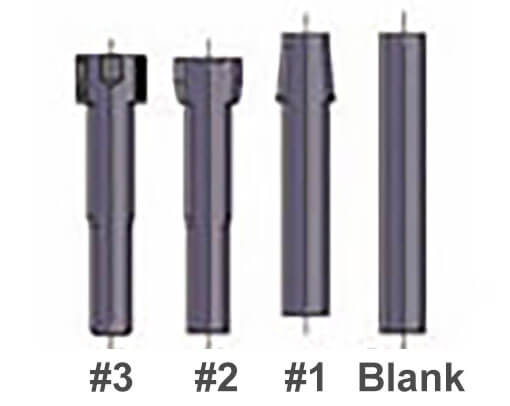

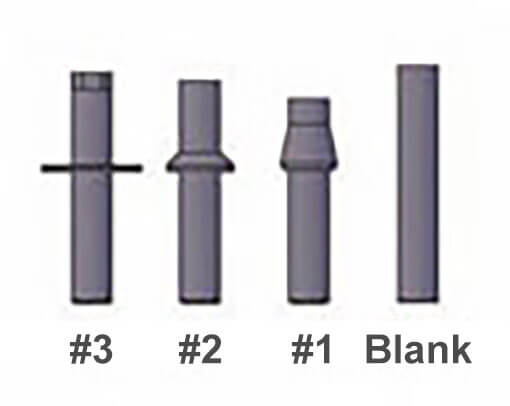

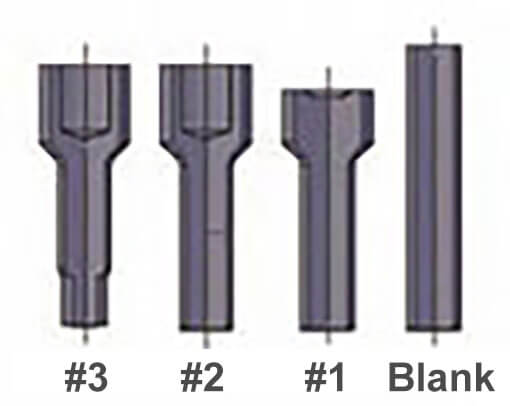

- 產品範例
產品特性
-

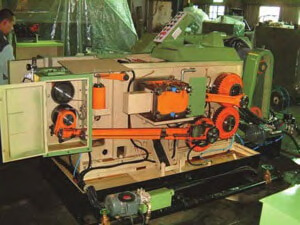

A. 送料及切斷機構：送料機構配合邏輯控制，以確保送料長度完整與延長送料插齒壽命，切刀採用S型板設計，與切刀主軸的受力中心線一致，可承受較大的軸向力。
-

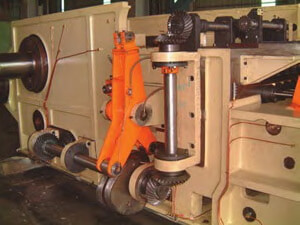

B. 夾仔台傳動機構：利用傘形齒輪來傳動以共軛凸輪(或單凸輪)帶動夾仔台做往復運動，傳送壓造件。
-

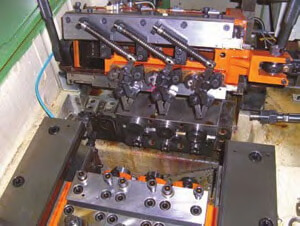

C. 夾仔台傳送機構：標準配備為彈簧式開閉夾送料系統，可以穩定且準確地傳送壓造件進行壓造。
-

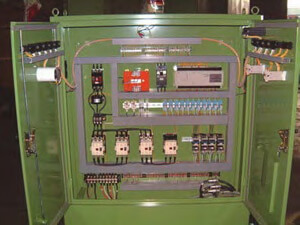

D. P.L.C電氣控制：電氣控制及安全檢出裝置，均經由可程式控制器(P.L.C)來操作監控，可達到維修電器簡單，修改控制容易的好處。
-

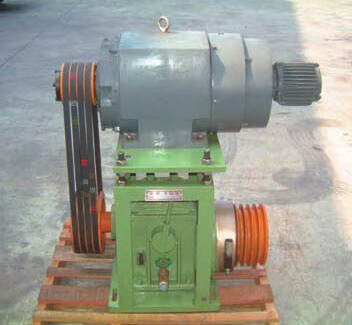

E. 變速機構：標準配備為三段變速齒輪，配合4/8極變極主馬達；共計可提供6種不同生產速度。
-

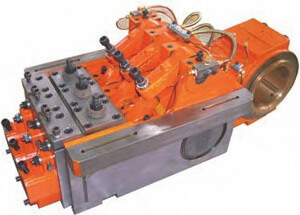

F. 主滑板以及前托(P.K.O)機構：前托(P.K. O)機構簡單且容易調整，配合客戶生產產品的需求，可另行設計提前或延後托出時間的機構。
產品規格
| 規格 / 型號(7B~17B) | BF7B-3S | BF10B-3S | BF13B-3S | BF13B-3SL | BF17B-3S |
|---|---|---|---|---|---|
| 模數 | 3 | 3 | 3 | 3 | 3 |
| 最大切斷直徑(MM) | 5 | 8 | 10 | 10 | 12 |
| 最大切斷長度(MM) | 55 | 70 | 94 | 130 | 105 |
| 後托頂出長度(MM) | 45 | 55 | 70 | 115 | 80 |
| 前托頂出長度(MM) | 10 | 12 | 16 | 30 | 20 |
| 切模孔 (直徑x長度)(MM) | 20 x 30 | 28 x 46 | 35 x 56 | 38 x 79 | 40 x 66 |
| 母模孔 (直徑x長度)(MM) | 38 x 60 | 50 x 65 | 60 x 85 | 70 x 135 | 70 x 95 |
| 母模中心距離(MM) | 48 | 60 | 87 | 87 | 93 |
| 公模束 (直徑x長度)(MM) | 32 x 60 | 40 x77 | 45 x 87 | 45 x 111 | 50 x 102 |
| 主滑板行程(MM) | 100 | 120 | 140 | 200 | 160 |
| 壓造力(噸) | 15 | 20 | 40 | 50 | 70 |
| 產品 | 3/16"(M4) | 1/4"(M6) | 5/16"(M8) | 5/16"(M8) | 3/8"(M10) |
| 每分鐘最大產能(粒) | 300 | 250 | 210 | 180 | 180 |
| 主馬達(馬力) | 7 ½ | 10 | 15 | 20 | 20 |
| 潤滑油馬達(馬力) | 1 | 1 | 1 | 1 | 1 |
| 冷卻油馬達(馬力) | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| 潤滑油用量(公升)) | 120 | 120 | 180 | 180 | 200 |
| 冷卻油用量(公升) | 180 | 180 | 220 | 220 | 300 |
| 機械重量(公斤) | 3500 | 6500 | 9000 | 13000 | 13000 |
| 規格 / 型號(17B~19B) | BF17B-3SL | BF17B3-SUL | BF19B-3S | BF19B-3SXL | BF19B-3SUL |
|---|---|---|---|---|---|
| 模數 | 3 | 3 | 3 | 3 | 3 |
| 最大切斷直徑(MM) | 12 | 12 | 16 | 18 | 18 |
| 最大切斷長度(MM) | 180 | 350 | 140 | 240 | 350 |
| 後托頂出長度(MM) | 175 | 310 | 105 | 230 | 310 |
| 前托頂出長度(MM) | 35 | 40 | 25 | 40 | 60 |
| 切模孔 (直徑x長度)(MM) | 40 x 80 | 40x100 | 46x80 | 46x80 | 65x110 |
| 母模孔 (直徑x長度)(MM) | 80 x 185 | 80x330 | 80x123 | 93x240 | 93x350 |
| 母模中心距離(MM) | 93 | 93 | 114 | 114 | 114 |
| 公模束 (直徑x長度)(MM) | 50 x 132 | 50x200 | 60x121 | 60x200 | 65x192 |
| 主滑板行程(MM) | 250 | 460 | 200 | 340 | 460 |
| 壓造力(噸) | 75 | 80 | 100 | 120 | 160 |
| 產品 | 3/8"(M10) | 3/8"(M10) | 1/2"(M12) | 1/2"(M12) | 1/2"(M12) |
| 每分鐘最大產能(粒) | 150 | 70 | 150 | 115 | 70 |
| 主馬達(馬力) | 30 | 40 | 40 | 50 | 75 |
| 潤滑油馬達(馬力) | 1 | 1 | 1 | 2 | 2 |
| 冷卻油馬達(馬力) | 1/2 | 1/2 | 1/2 | 1 | 1 |
| 潤滑油用量(公升) | 200 | 350 | 300 | 325 | 500 |
| 冷卻油用量(公升) | 300 | 450 | 400 | 450 | 600 |
| 機械重量(公斤) | 18000 | 26500 | 20000 | 35000 | 43000 |
| 規格 / 型號(24B~50B) | BF24B-3S | BF30B-3S | BF30B-3SXL | BF36B-3S | BF41B-3S | BF50B-3S |
|---|---|---|---|---|---|---|
| 模數 | 3 | 3 | 3 | 3 | 3 | 3 |
| 最大切斷直徑(MM) | 20 | 24 | 24 | 29 | 29 | 44 |
| 最大切斷長度(MM) | 185 | 260 | 430 | 260 | 320 | 380 |
| 後托頂出長度(MM | 175 | 220 | 400 | 220 | 280 | 360 |
| 前托頂出長度(MM) | 30 | 35 | 60 | 35 | 60 | 60 |
| 切模孔 (直徑x長度)(MM) | 60x100 | 75x120 | 75x120 | 90x140 | 115x140 | 138x165 |
| 母模孔 (直徑x長度)(MM) | 100x190 | 125x240 | 125x430 | 160x240 | 175x294 | 230x390 |
| 母模中心距離(MM) | 126 | 138 | 138 | 174 | 195 | 240 |
| 公模束 (直徑x長度)(MM) | 75x185 | 90x197 | 95x250 | 105x197 | 130x232 | 146x245 |
| 主滑板行程(MM) | 280 | 360 | 560 | 360 | 440 | 520 |
| 壓造力(噸) | 160 | 220 | 360 | 320 | 500 | 800 |
| 產品 | 5/8"(M16) | 3/4"(M20) | 3/4"(M20) | 1"(M24) | 1-1/8"(M27) | 1-1/2"(M36) |
| 每分鐘最大產能(粒) | 100 | 80 | 60 | 70 | 60 | 45 |
| 主馬達(馬力) | 75 | 100 | 125 | 125 | 150 | 200 |
| 潤滑油馬達(馬力) | 2 | 2 | 2 | 2 | 2x2 | 2x2 |
| 冷卻油馬達(馬力) | 1 | 1 | 1 | 1 | 1 | 1 |
| 潤滑油用量(公升) | 400 | 400 | 600 | 500 | 500 | 800 |
| 冷卻油用量(公升) | 500 | 500 | 600 | 600 | 600 | 800 |
| 機械重量(公斤) | 43000 | 58000 | 84000 | 66000 | 120000 | 180000 |
* 本公司隨時進行研究改進的工作，因此保有隨時更改設計規格尺寸及機械結構之權利，本規格僅供參考。
